配管Pipitでの突き合わせ溶接式継手（BW）の使い方について説明します。他の継手と同様に使えますが、継手固有の機能としてルート間隔の設定が行えます。
現時点では継手の厚さについては表示していません。ニーズが多いようでしたら今後のバージョンアップで対応を検討しますので、是非Xのアカウントまたはお問い合わせ窓口よりご要望下さい。
目次
パイプカタログ

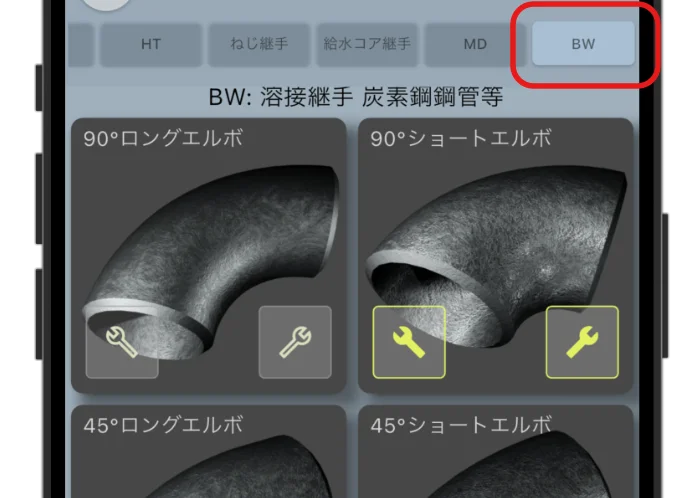

パイプカタログのボタン「BW」が突き合わせ溶接式継手です。右端にありますのでご注意を！継手種類ボタンのエリアをフリックして表示させて下さい。
対応する継手

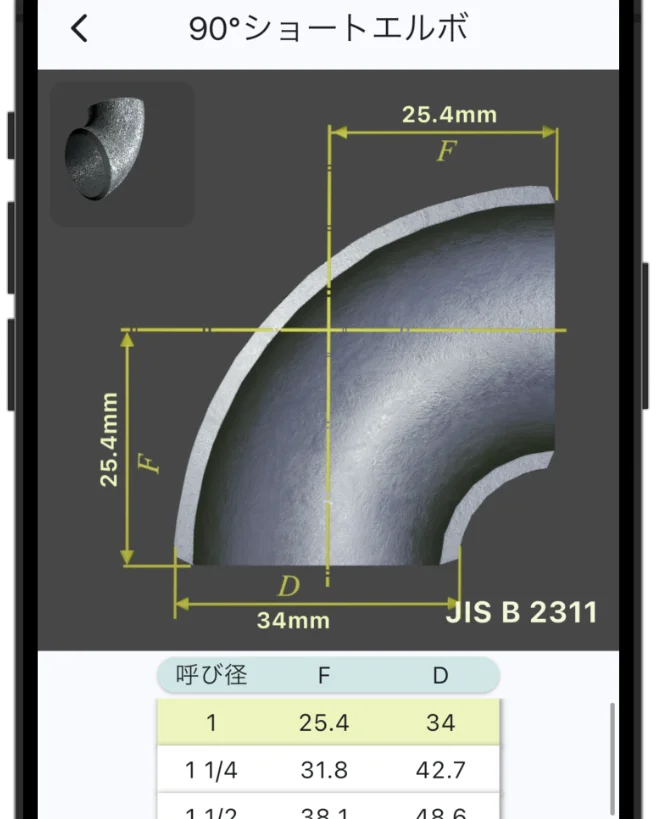

以下の規格の情報を参照しています。パイプカタログ上はJIS B 2311と表示していますが、パイプカタログで表示している寸法についてはJIS B 2312, JIS B 2313も同じです（JIS B 2312には26B（650A）より大きい呼び径は定義されていないためご注意下さい）
- JIS B 2311 一般配管用鋼製突合せ溶接式管継手
- JIS B 2312 配管用鋼製突合せ溶接式管継手
- JIS B 2313 配管用鋼板製突合せ溶接式管継手
使い方
ルート間隔の設定

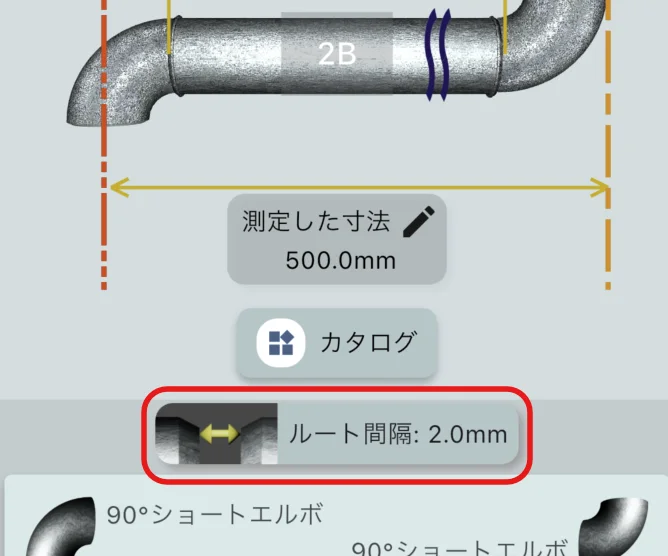

溶接継手の場合はルート間隔（ルートギャップ）の設定が可能です。「ルート間隔ボタン」を押して、ダイアログ上から数値を設定して下さい。デフォルトは2.0mmになっています。
切寸法の計算

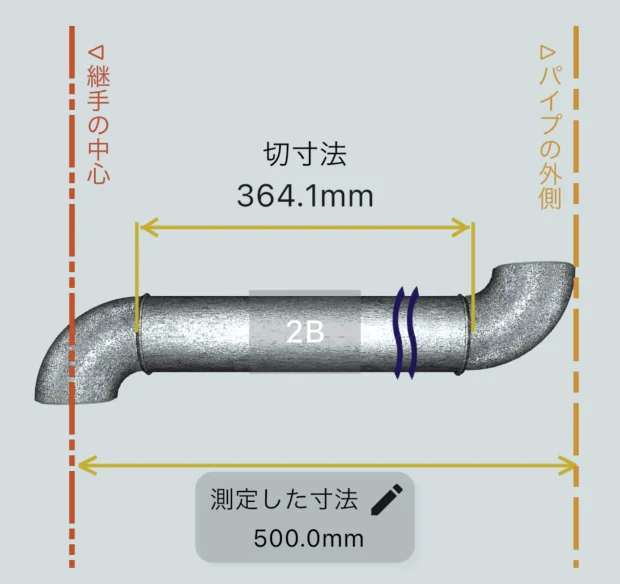

ルート間隔を設定したら、後の手順は他の継手と同じです。呼び径と左右の継手の測定箇所を指定し、測定した寸法を入力して下さい。指定した内容に応じた切寸法が表示されます。
